ALLEN&HEATH ZED-420

2014/5/5  已有1710关注

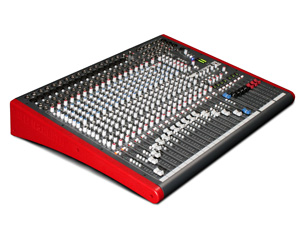

ALLEN&HEATH ZED-420

 ZED 4路总线调音台最合适乐队、厅堂、剧院或AV工程具备了所有专业产品的功能和特色,合适各种音响扩声系统和专业PA租赁公司。16,24或32路麦克风或线路输入2路双立体声输入,并带均衡器,绝对超值的4段MusiQ均衡器,4编组,6路辅助发送和7×2矩阵功能。
● 4编组
● 16/24/36单声道麦克风/线路输入,带DuoPre 前置放大器
● 2路双立体声通道带增益
● 4段MusiQ均衡器,2段扫频
● 单声道直接输入
● 独立L,R&M总线
● 100mm推子
● 2个矩阵输出
● 对讲至辅助发送或LRM
● 双输入选择
技术参数
输入
单声道(XLR)输入+6至-63dBu测试(+17dBu最大)
单声道线路输入(插座)+10至-26dBu(+30dBu最大)
外接口(TRS插座)0dBu测试+21dBu最大
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
2音轨输入(耳机插座)0dBu测试 +21dBu最大
输出
L,R&单声道输出(XLR)+4dBu测试 +27dBu最大
L,R&单声道外接口(TRS插座)-2dBu测试 +21dBu最大
输出(插座)+4dBu测试 +27dBu最大
编组外接(TRS插座)-2dBu测试 +21dBu最大
辅助输出(插座)-2dBu测试 +21dBu最大(Bak iotuib+4)
矩阵输出(TRS输出)-2dBu测试 +21dBu最大(Bak iotuib+4)
2路音轨输出(耳机插座)0dBu测试+21dBu最大
直接输出(TRS插座)0dBu测试+21dBu最大
频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
噪音
混音噪音,LR输出,16通道路径,Ref+4dBu,22-22kHz-90dB(-86dBu)
混音噪音,LR输出,24通道路径,Ref+4dBu,22-22kHz-89dB(-86dBu)
混音噪音,LR输出,32通道路径,Ref+4dBu,22-22kHz-88dB(-86dBu)
话筒前置放大器@最大增益 150R输入Z 22-25kHz-127dBu
